計量泵(metering pump)，可以計量所輸送液體的機械，也叫定量泵、比例泵。通常描述為：計量泵是一種可以滿足各種嚴格的工藝流程需要，流量可以在0-100%范圍內無級調節，用來輸送液體（特別是腐蝕性液體）一種特殊容積泵。
作為流體精密計量與投加的理想設備，計量泵如今已被廣泛地應用于包括制藥、食品飲料和石油化工行業在內的各個領域，在工藝過程擔負著強腐蝕性、毒害性、高粘性和高壓介質的計量添加任務。
工作原理
|

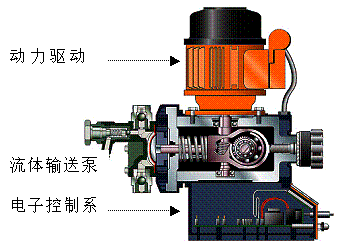

計量泵主要由動力驅動、流體輸送和調節控制三部分組成。如圖所示。
動力驅動裝置經由機械聯桿系統帶動流體輸送隔膜（活塞）實現往復運動：隔膜（活塞）于沖程的前半周將被輸送流體吸入并于后半周將流體排出泵頭；所以，改變沖程的往復運動頻率或每一次往復運動的沖程長度即可達至調節流體輸送量之目的。精密的加工精度保證了每次泵出量進而實現被輸送介質的精密計量。 |
 |
分類
|
因其動力驅動和流體輸送方式的不同，計量泵可以大致劃分成
|
分類方式 |
分類一：根據過流部分 |
分類二：根據驅動方式 |
分類三：根據工作方式 | |
類 型 |
1、柱塞、活塞式
2、機械隔膜式
3、液壓隔膜式 |
1、電機驅動
2、電磁驅動
3、氣動 |
1、往復式
2、回轉式
3、齒輪式 | |
其 它 |
其他的分類方式：電控型，氣控型，保溫型，加熱型，高黏度型等。 |
|
 詳細介紹
一、美國帕斯菲達PULSAFEEDER
帕斯菲達成立于20世紀40年代初期，Larry Wilson發明了Wilson化學品進料設備-世界上第一臺液壓驅動泵隔膜計量泵.紐約州LeRoy的LAPP Insulator公司購買了Wilson化學品進料設備的設計，并開始生產第一臺帕斯菲達泵，用于心臟手術。
帕斯菲達于1992年5月加入IDEX集團，在美國現有三個大型生產基地,分別位于紐約州和佛羅里達州.全部都通過了ISO9001和ISO14001認證，并于1994年在中國設立辦事處,已在市場中享有很高的聲譽。
帕斯菲達公司是計量泵及由計量泵和控制器組成的加藥系統主要應用于如下行業：
|
· 市政水處理和廢水處理
· 鍋爐和冷卻水處理
· 石化和化學工業的添加劑
· 紙、涂料及添加劑
|
· 食品、飲料和制藥行業
· 實驗室應用
· 冶金、電子行業
|
1.1 類型
機械隔膜計量泵：100、150系列；100D、150D系列；200、250系列；300系列；OMNI系列；L2、L6系列。
電磁隔膜計量泵：EDC、A-PLUS、C-PLUS、D系列；MP、E、E-PLUS系列；C、T7系列；控制器MC/MB9000系列
a) 美國帕斯菲達電磁隔膜計量泵
美國帕斯菲達計量泵有14種電磁隔膜計量泵可供客戶進行選擇，其中最常用的為LC系列、LB系列、LE系列、LP系列、LM系列、CL系列、T7系列。每個系列都是根據不同 的應用度身定制的。
|
LC系列（C）產品特點：
·流量：0.47-4.73L/H ·最大輸出10升/小時
·壓力：5.6Bar ·自動感應過熱防熱線圈
·手動振動頻率調整 ·操作簡便，手動：單調節沖程 |
 |
|
LB系列（A-PLUS）產品特點：
·振動頻率，振動沖程可手動調節 ·7種機型可供選擇
·高準確度，速度控制電路板 ·最大壓力可達17Bar
·自動感應過熱防熱線圈 ·最大輸出18.9升/小時 |
 |
|
LE系列（E）產品特點：
·17種機型可供選擇，最大輸出可達78.85升/小時，最高壓力達21Bar。
·可外接20-4mA訊號及外接訊號做比例控制。
·Auto-Off-Manual三段開關。 ·面板設有過流保護開關指示燈。 |
 |
|
LP系列（E-PLUS）產品特點：
·手動：頻率、沖程同時可調
·流量：0.5-95L/H，壓力：2-21Bar
·自動：可選4-20mA,脈沖信號，液位信號接收功能 |
|
|
LM系列（MP）產品特點：
·控制方式：手動，自動，頻率數字可調，沖程手動可調，4-20mA,脈沖、液位信號接收功能;
·壓力：2-21Bar
·流量：0.5-79.5L/H |
 |
|
CL系列（C）產品特點：
·控制方式：頻率數字可調 ，標配電導率控制器
·流量：0.9-4.7L/H
·壓力：7-10Bar |
 |
|
T7系列（T7）產品特點：
·控制方式：單調沖程，可通過7天定時器控制
·流量：1.9-7.6L/H
·壓力：3.3-7Bar |
 |
b) 美國帕斯菲達小流量機械隔膜計量泵
特點： ·安裝容易，操作簡單 ·反滲透、電滲析
·計量精確，輸出量可隨意調整 ·循不冷卻水
·抗化學腐蝕性強 ·凈化水、污水處理
·經濟、實用 ·實驗室、化驗室
·金屬加強隔膜，壽命長 ·其他各種小計量加液
|
100、150系列機械隔膜計量泵
控制方式：手動、自動、變頻
流量：0.47-15.77L/H
壓力：4.2-7Bar
·安裝容易，操作簡單
·計量精確，輸出量可隨意調整
·抗化學腐蝕性強
·經濟實用 |
用途：
·金屬加強隔膜，壽命長
·反滲透、電滲析
·循不冷卻水
·凈化水、污水處理
·實驗室、化驗室
·其他各種小計量加液常用型號：X003\X007\X015\X024\X030\X068\X100 |
 |
|
100D、150D系列機械隔膜計量泵(雙泵頭)
控制方式：手動、自動、變頻
流量：0.79-10.88L/H
壓力：3.5-5.25Bar
·獨特的獨立凸輪軸設計，獨立輸出控制最大量
·雙頭設計，獨立調節，可同時輸出兩種化學性質不同的液體 |
 |
|
200、250系列機械隔膜計量泵
控制方式：手動、自動、變頻 流量：1.5-17L/H
壓力：5.6-11.2Bar
·為特殊使用場所而設計之高壓計量泵
·高效率風冷式馬達，油浸式齒輪箱
·金屬增強隔膜，短矩離動作沖程，壽命長
·計量精確，輸出量可隨意調整
·高扭力齒輪組，確保高壓力時順利啟動運轉 |
 |
|
300系列機械隔膜計量泵
單頭最大流量：78.75升/小時，可擴展到四頭并用。
最大壓力：10Bar
流量范圍可從0－100%全程動態調節。
防腐蝕處理機件。
重載塑料腔用于重腐蝕液體。
長壽命金屬金屬和織物增強隔膜。 |
 |
|
OMNI L12 L14系列機械隔膜計量泵及控制器品質可靠,幾乎無需維護,堪稱化學進料泵的經濟型典范產品.OMNI系列產品具有如下優勢,便于用使用:結構緊湊、便于移動；可添加控制器；設計簡約
運行高效；泵頭材質：PP/PVDF/316不銹鋼可選；一年內免潤滑，無需購買或更換潤滑油。
調頻控制，手動，電動 最大流量：1600L/H 最高壓力：10Bar
常用型號:DC3C\DC3A\DC4B\DC4C\DC5B\DC5C\DC5D |
 |
|
帕斯菲達 PULSA Series 系列 - 液壓隔膜計量泵
·機械部件浸入密閉油箱中潤滑油，可做到無磨損運行
·驅動部件采用高質量的材料，提高其耐用性
·高質量的減速器，磨光硬化的鋼制蝸桿，黃銅蝸輪
·采用錐形滾子軸承，延長了泵的使用壽命
·采用隔膜呼吸密封蓋，可使機械往復運動時外部空氣和周圍污染氣體不會污染油箱
·可單頭，也可以多頭并聯同時工作
·內設三個安全保護裝置，確保無故障操作
·具有手動、電動、氣動及變頻等多種流量調節方式
·油箱內往復運動活塞，以液壓推動隔膜完成流體輸送
·隔膜不于活塞接觸，兩端液壓平衡
常用系列：25HJ/25HL/55H/200/340/680/880/7120/7440/7660/8480/9490 |
 |
|
